Dans un Générateur de plaies composé, Il y a deux ensembles de l’enroulement du champ sur chaque pôle. L’un d’eux est connecté en série ayant quelques tours de fil épais, et l’autre est connecté en parallèle ayant de nombreux tours de fil fin avec les enroulements d’armature.
En d’autres termes, le générateur qui a des champs Shunt et Series est appelé les générateurs de plaies composés.
Si le flux magnétique produit par l’enroulement de la série aide le flux produit par l’enroulement de shunt, la machine serait composée cumulée. Si le flux de champ de la série s’oppose au flux de champ de shunt, alors la machine est appelée la composition différentielle.
Il est connecté de deux manières. L’un est un long générateur de composés shunt, et un autre est un court générateur de composés shunt.
Si le champ de shunt est connecté en parallèle avec l’armature seule, la machine est appelée générateur de composé court. Dans un long générateur de composé de shunt, le champ Shunt est connecté en série avec l’armature. Les deux types de générateurs sont discutés ci-dessous en détail.
Contenu:
- Générateur de composés shunt longs
- Générateur de composés shunt courts
Générateur de plaies à composé long

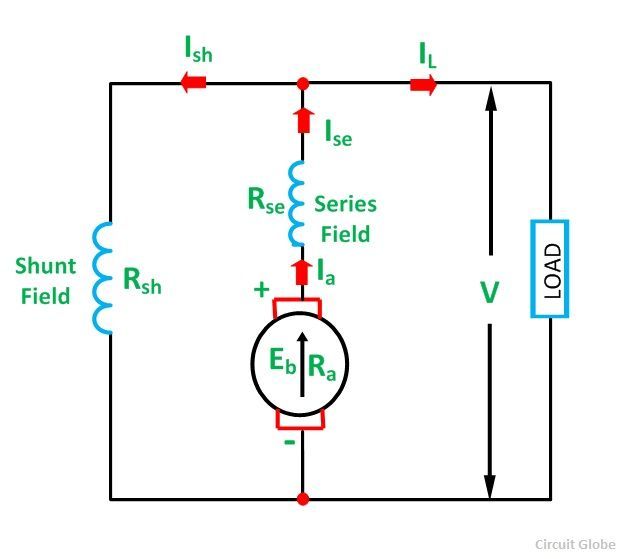

Dans un Générateur à lait à shunt long, L’enroulement de champ shunt est parallèle à l’enroulement de l’armature et du champ série. Le diagramme de connexion du long générateur de couchage est illustré ci-dessous:
Le courant de champ de shunt est donné comme:
Le courant de champ de la série est donné comme:
La tension du terminal est donnée comme:
Si la chute de contact du pinceau est incluse, l’équation de tension du terminal est écrite comme suit:
Générateur de plaies à composé à shunt court

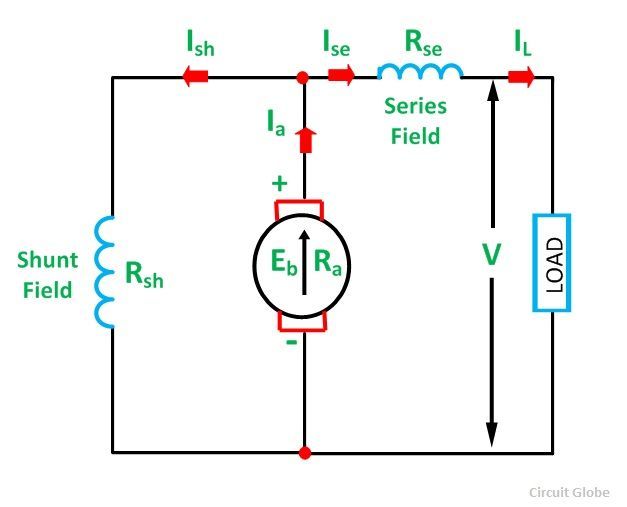

Dans une courte plaie composée de shunt Générateur, l’enroulement du champ de shunt est connecté en parallèle avec l’enroulement de l’armature uniquement. Le diagramme de connexion d’un court générateur de bindeaux de shunt est illustré ci-dessous.
Le courant de champ de la série est donné comme:
Le courant de champ de shunt est donné comme:
La tension du terminal est donnée comme:
Si la chute de contact du pinceau est incluse, l’équation de tension du terminal est écrite comme suit:
Dans ce type de générateur DC, le champ est produit par le shunt ainsi que l’enroulement de la série. Le champ Shunt est plus fort que le champ de la série. Si le flux magnétique produit par l’enroulement de la série aide le flux produit par l’enroulement du champ de shunt, le générateur serait Plaie composée cumulative générateur.
Si le flux de champ de la série s’oppose au flux de champ de shunt, le générateur est dit être Composé différentiellement.
